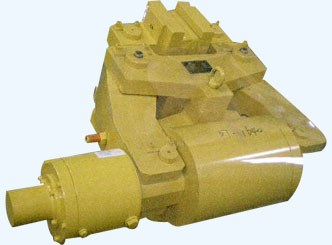

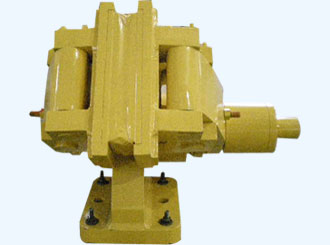

DBS盤式低速制動器
產品概述
盤式制動器廣泛適用于大、中型起重機,港口裝卸機械的起升、俯仰機構低速軸上緊急安全制動。是卷揚、礦井提升安全制動不可缺少的裝置 。
現場使用

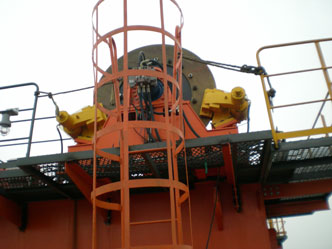

DBS盤式制動器在提梁機上的使用

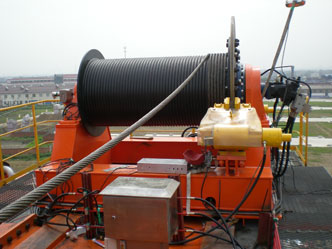

DBS盤式制動器在提梁機上的使用

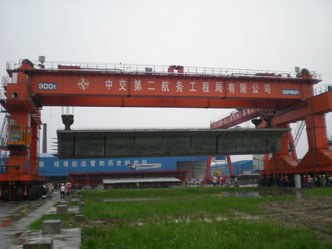

DBS盤式制動器在橋吊上的使用
產品特點
- ♦ 按常閉設計,是失電--安全型制動器
- ♦ 設計合理,由碟型彈簧施力,液壓松閥
- ♦ 工作平穩可靠,液壓站帶有手動應急裝置
- ♦ 制動扭距大,反應敏捷
- ♦ 摩擦材料和密封件都是國際名牌產品
- ♦ 摩擦系數0.45以上制動力大而穩定,使用壽命長
- ♦ 出廠帶有限位開關聯鎖及磨損提示

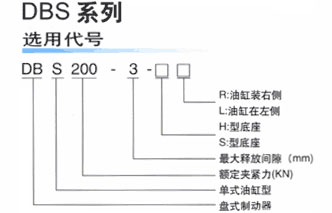

DBS□□0-3S技術參數
制動器型號 | 額定夾緊力(KN) | 額定制動力(KN) | 最大釋放間隙 | 釋放壓力(Mpa) | 摩擦系數 | 襯墊寬度 | 制動盤厚度 |
DBS160-3 | 160 | 125 | 3 | 17 | ≥0.4 | 160 | 40 |
DBS200-3 | 200 | 160 | 3 | 17 | ≥0.4 | 160 | 40 |
DBS250-3 | 250 | 200 | 3 | 17 | ≥0.4 | 190 | 40 |
DBS300-3 | 300 | 240 | 3 | 17 | ≥0.4 | 190 | 40 |
DBS400-3 | 400 | 320 | 3 | 19 | ≥0.4 | 190 | 40 |

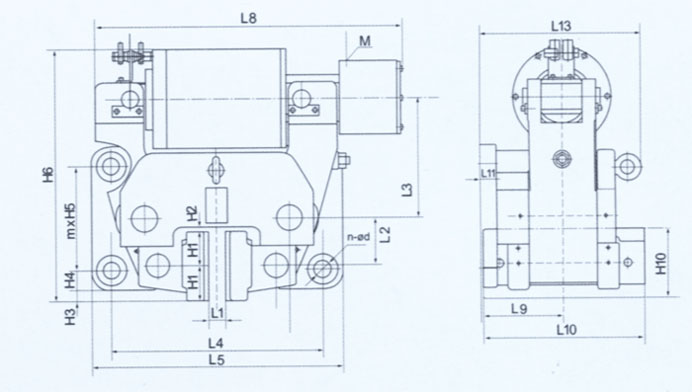

BS□□0-3S外形及安裝尺寸
制動器型號 | L1 | L2 | L3 | L5 | L8 | L9 | L10 | L11 | L13 | H1 | H2 | H4 | h3 | H6 | H10 | m | n | d | M |
DBS160-3S | 40 | 110 | 275 | 570 | 702 | 195 | 380 | 40 | 379 | 80 | 10 | 45 | 240 | 580 | 160 | 1 | 4 | 33 | M22×1.5 |
DBS200-3S | 40 | 110 | 275 | 570 | 702 | 195 | 380 | 40 | 379 | 80 | 10 | 45 | 240 | 580 | 160 | 1 | 4 | 33 | M22×1.5 |
DBS300-3S | 40 | 120 | 300 | 710 | 789 | 250 | 490 | 60 | 482 | 95 | 10 | 45 | 160 | 630 | 190 | 2 | 6 | 39 | M22×1.5 |
DBS400-3S | 40 | 120 | 300 | 710 | 789 | 250 | 490 | 60 | 482 | 95 | 10 | 45 | 160 | 630 | 190 | 2 | 6 | 39 | M22×1.5 |

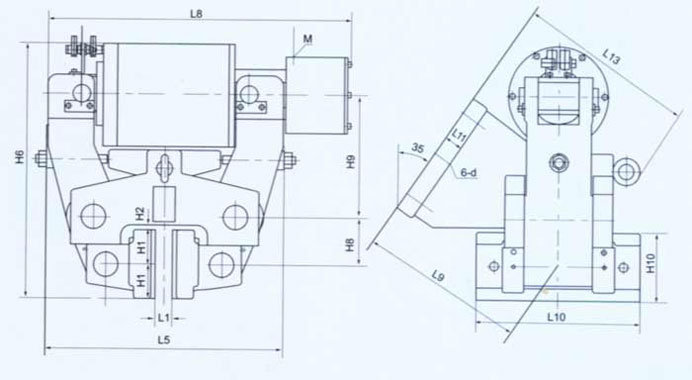

DBS□□0-3H外形及安裝尺寸
制動器型號 | L1 | L5 | L8 | L9 | L10 | L11 | L13 | H1 | H2 | H6 | H8 | H9 | H10 | d | M |
DBS160-3S | 40 | 554 | 702 | 380 | 380 | 40 | 412 | 80 | 10 | 45 | 240 | 580 | 160 | 33 | M22×1.5 |
DBS200-3S | 40 | 554 | 702 | 380 | 380 | 40 | 412 | 80 | 10 | 45 | 240 | 580 | 160 | 33 | M22×1.5 |
DBS300-3S | 40 | 642 | 789 | 470 | 490 | 60 | 523 | 95 | 10 | 45 | 160 | 630 | 190 | 39 | M22×1.5 |
DBS400-3S | 40 | 642 | 789 | 470 | 490 | 60 | 523 | 95 | 10 | 45 | 160 | 630 | 190 | 39 | M22×1.5 |
DBS□□0-3H安裝尺寸
制動器型號 | L1 | L3 | L6 | H3 | H4 | h3 | m | n | R | w | 螺柱規格 |
DBS160-3H | 40 | 110 | 300 | 180 | 260 | 380 | 2 | 6 | 40 | 160 | 6-M30 |
DBS200-3H | 40 | 110 | 300 | 180 | 260 | 380 | 2 | 6 | 40 | 160 | 6-M30 |
DBS300-3H | 50 | 125 | 350 | 200 | 300 | 470 | 2 | 6 | 40 | 190 | 6-M36 |
DBS400-3H | 50 | 125 | 350 | 200 | 300 | 470 | 2 | 6 | 40 | 190 | 6-M36 |
