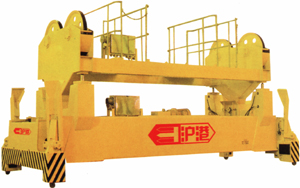

集裝箱吊具
吊具拖車 產品概述 本公司是港機配套件生產的專業公司 , 所有配套件均具有多年的生產歷史。 特別是集裝箱吊具 ,于1992年7月在常州基地籌...
- 產品介紹
吊具拖車
產品概述
本公司是港機配套件生產的專業公司 , 所有配套件均具有多年的生產歷史。 特別是集裝箱吊具 ,于1992年7月在常州基地籌建、開發、生產,是國內首家。在較短的時間內公司配套了 48 臺各種吊具,銷往青島、外高橋、天津、廈門、黃浦、湛江等各大港口使用。在積累了豐富制造經驗的基礎上,公司結合近幾年市場需求的變化,摸索總結,設計了一套流程式工裝模具,以此來確保吊具結構及總裝質量。具體結構材料及配套件,一般選用國內高強度鋼板,客戶也可選擇進口材料。主要液壓、電器件選用進口件。產品質量優良、價格優惠、交貨及時,我公司還向用戶提供諸多優惠政策,如先匯 50% 貨款,后分期支付等,歡迎廣大用戶惠顧。
產品特點
- 導板用直線油缸驅動,抓矩力可調
- 液壓件用世界名牌產品
- 閥件高度集成化,管路緊湊
- 受震部位用軟管連接,吸震性好,不易松動
- 主梁用疊邊制造,棱邊呈圓弧狀,少焊縫,不易掛艙,同樣可接國際上使用方形體焊接
- 限位用非接觸式開關,無沖速,使用可靠
- 采用新型防松螺母,耐震性好,頻繁工作,螺母不會要松動
- 機電、液壓裝置,在機殼內,防碰撞性好
- 轉銷浮動,易于對箱
- 采用液壓馬達,鏈條裝置伸縮主梁,動作安全可靠
技術參數

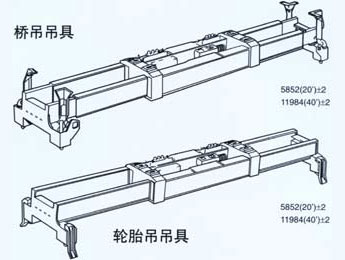

參數 型號 | 橋吊用吊具 | 輪胎吊用吊具 |
額定起重量 | 50t /40t | 40t |
允許載荷偏心 |
長度方向 1.25m 寬度方向 0.26m |
長度方向 1.25m 寬度方向 0.26m |
四角吊耳負重 | 15t × 4 | 12.5t × 4 |
伸縮( 20'-40' ) | ~30s | ~30s |
導板( 180 °) | 5~7s | |
轉銷( 90 °) | < 1.5s | < 1.5s |
導板力矩 | 120Nm | |
電源電壓 | AC360V( 三相 3phases) | AC380V (三相 3 phases ) |
頻率 | 50Hz 或 60Hz | 50Hz 或 60Hz |
控制電壓 | AC20 - 250V | AC20 - 250V |
總功率 | 7.5kw | 7.5kw |
電動機過載保護值 | Max.18A | Max.18A |
防保等級 | IP54 | IP54 |
電磁閥電壓 | 根據用戶定 | 根據用戶定 |
油泵排量 | 40L/min | 40L/min |
系統工組壓力 | 100bar | 100bar |
油箱容積 | 150L | 150L |
環境溫度 | -20~ +40 ℃ | -20~ +40 ℃ |
轉銷形式 | ISO 浮動轉銷,油缸驅動 | ISO 浮動轉銷,油缸驅動 |
伸縮驅動方式 | 油馬達鏈傳動 | 油馬達鏈傳動 |
導板裝置 | 油缸驅動扇形齒輪 | 固定式或由用戶定 |
